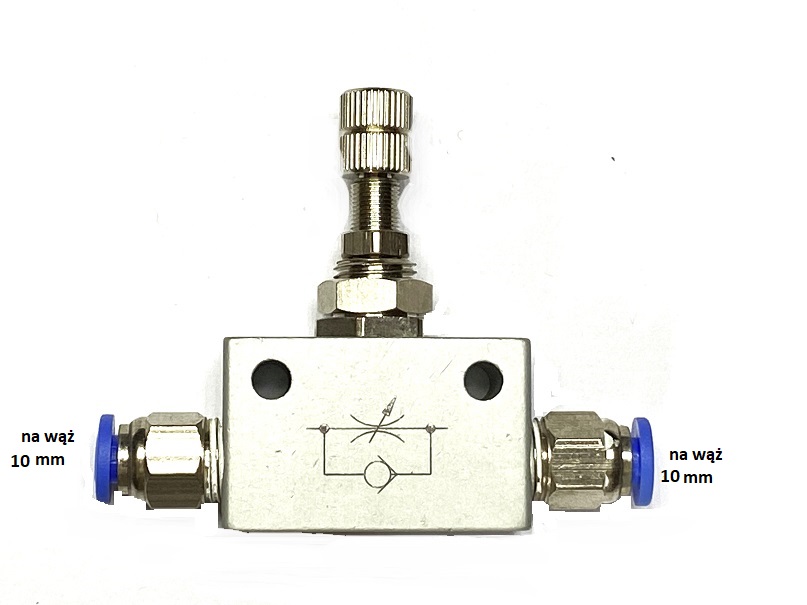

ZAWÓR DŁAWIĄCO -  ZWROTNY  KIERUNKOWY

JEDNOKIERUNKOWY  KOSTKA DO WĘŻA O

ŚREDNICY ZEWNĘTRZNEJ 10 mm ALUMINIUM

Zawór dławiąco-zwrotny (zawór złożony z zaworów dławiącego i zwrotnego) stosowany wszędzie tam gdzie wymagany jest swobodny przepływ czynnika roboczego w jednym kierunku wraz z regulowanym (dławionym) przepływem medium w kierunku przeciwnym. Znajdzie zastosowanie w pneumatycznych układach napędowych i sterujących do nastawiania wielkości natężenia przepływu czynnika roboczego np. regulacja prędkości ruchu tłoka siłowników pneumatycznych.

Zawór dławiąco-zwrotny wykonany jest z aluminium anodowanego. Uszczelnienia wykonane są z o-ringów z NBR 70. Ma dużą wytrzymałości ścierną, dużą wytrzymałość na uderzenia oraz wysoką odporność na chemikalia. W górnej części znajduje się pokrętło regulacji natężenia przepływu (dławienia).

Zakres temperatury pracy wynosi od -20°C do +80°C.

Ciśnienie robocze wynosi od 1 bar do 10 bar.

Medium pracy to sprężone powietrze.

G - 1/8"

L1 - 22

L2 - 35

L3 - 24

0 - 4,5

B - 15

sw - 13

sw2 - 12

NL/min - 243

Wielkość gwintów w przeliczeniu na mm (w przybliżeniu):

gwint M5 około 5mm

gwint 1/8 około 9mm

gwint 1/4 około 13mm

gwint 3/8 około 16mm

gwint 1/2 około 21mm
